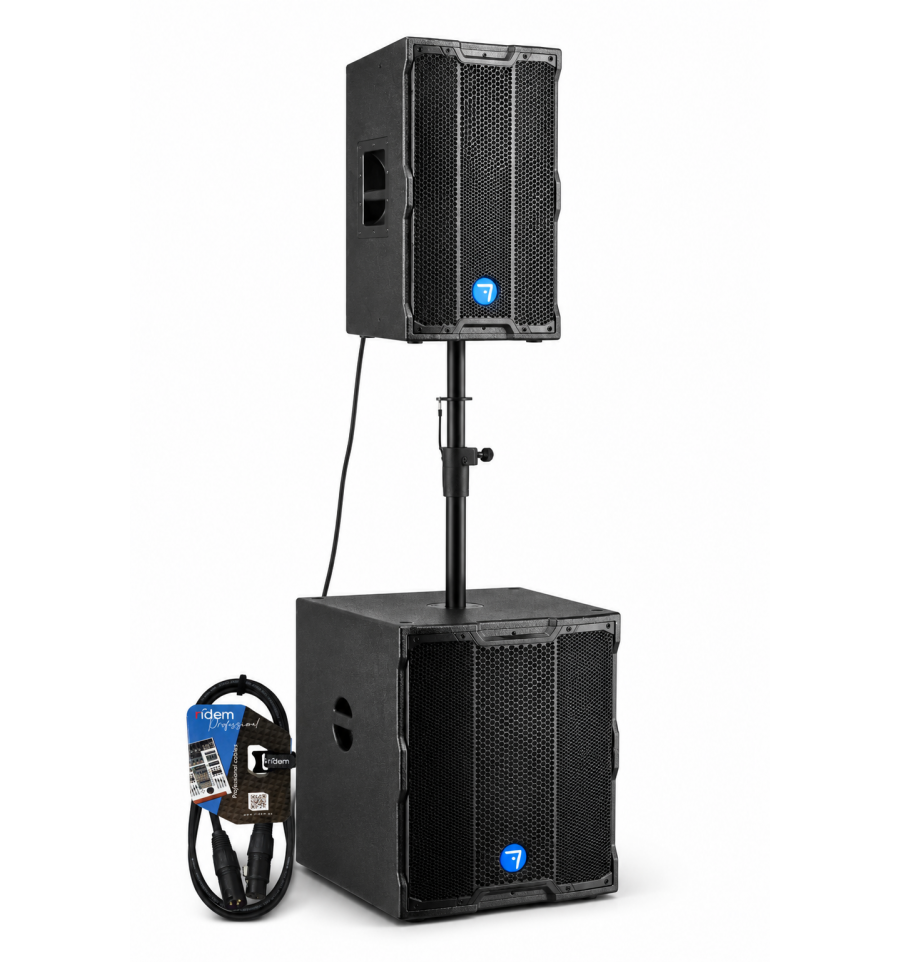

Kit Sonorización Seven SoundVector Subwoofer VECTOR18SUB/DSP con Altavoz VECTOR15

SEVEN SOUNDVECTOR VECTOR15/DSP700 ALTAVOZ ACTIVO 15” CON DSP Y BLUETOOTH TWS

El lanzamiento de la nueva serie VECTOR marca un nuevo hito en el desarrollo de la marca española Seven Soundvector, que bajo este nombre se dispone a ofrecer a los profesionales del sonido sus sistemas de altavoces de más altas prestaciones, aprovechando la rigidez inigualable de unos recintos de madera con el fin de obtener los niveles de calidad y presión sonora más elevados, especialmente en el registro grave.

El nuevo modelo VECTOR15/DSP700 es un altavoz autoamplificado point source de 2 vías diseñado para sonorizar eventos de mayor tamaño con una gran calidad de sonido y altos niveles de presión sonora, tanto en instalaciones fijas en interior, como aplicaciones móviles en exterior.

El nuevo recinto de construcción robusta y ligera en contrachapado marino con posibilidades muy versátiles de uso gracias a sus asas ergonómicas, orificio de 35mm para montaje en poste, puntos de rigging M8 y flancos inclinados para colocación como monitor de suelo. Este recinto destaca también por un novedoso difusor de agudos diseñado para un control eficaz de la directividad, con el resultado de una cobertura de sonido de 90º x 60º especialmente amplia y uniforme.


El nuevo diseño de los circuitos de amplificación incorpora un módulo de DSP que cubre en modo digital programado por software las funciones de ecualización y crossover activos, junto con dos potentes unidades de amplificación separadas para las vías de graves y agudos. Este conjunto constituye un sistema versátil controlable desde la pantalla de un intuitivo panel de control mono mando que permite adaptar con simples clics en las opciones de un menú desplegable la configuración del equipo para la corrección de la respuesta en frecuencia, la integración de un subwoofer activo, y otros ajustes de la respuesta del sistema en función de las condiciones de uso.

Un nuevo mezclador ofrece gracias a 2 entradas conmutables para señales de micrófono o de línea con conectores mixtos XLR/TRS una versatilidad muy apreciable.

2 conectores de alimentación profesionales de tipo Powercon simplifican y hacen más seguro el cableado de múltiples aparatos entre ellos.

El siempre conveniente receptor Bluetooth 5.0 con función TWS para reproducción inalámbrica en stereo viene a completar las demás fuentes de sonido disponibles.
DSP o Procesamiento Digital de la Señal.

La incorporación de un módulo de DSP (o procesamiento digital de la señal) se ha convertido en una pieza clave para cualquier sistema de altavoz activo de altas prestaciones, tanto por la mejora de la calidad de la reproducción sonora que aporta, como por la versatilidad y la fiabilidad de uso que permite obtener. Correctamente ajustados en la fase de diseño del equipo, el divisor de frecuencias incorporado con pendientes de corte de hasta 48dB/Oct y con ajuste preciso de la fase, el ecualizador paramétrico multibanda y el limitador asociados permiten obtener una respuesta en frecuencia regular y de calidad en todos los rangos de frecuencia, reduciendo notablemente la distorsión y protegiendo de manera efectiva los transductores de sobrecargas eléctricas o mecánicas. Todos estos ajustes se aplican en modo digital gracias al firmware instalado en el equipo y actualizable por el servicio técnico de la marca mediante el puerto USB presente en el panel trasero del equipo, y reservado para este uso.

Para que el usuario pueda acceder cómodamente a todos ajuste que se quiera realizar, este panel de control trasero dispone de una pantalla luminosa y de un único botón de control rotativo y a presión que le permitirán acceder con gran agilidad a todos los parámetros disponibles mediante menús desplegables y sus opciones seleccionables con simples clics.

Gracias a ello es posible:

• Regular el volumen disponiendo a la vez de indicaciones precisas para controlar el clipping.
• Escoger en un banco de 4 Presets los ajustes de ecualización predefinidos más adecuados para un uso determinado:
• Music / Normal: El preset por defecto que da la respuesta más plana, la más adecuada para la mayoría de usos, y que podrá ser modificada al gusto mediante el ecualizador paramétrico adicional.
• Live/Exterior: Este preset incorpora correcciones a frecuencias concretas que permiten mejorar la calidad del sonido para eventos al aire libre.
• Speech/Voz: Este preset corta la respuesta por debajo de 90 Hz para mejorar la inteligibilidad de la voz en casos de uso como anuncios, conferencias, etc…
• DJ: Un preset ideal para eventos musicales con refuerzo de graves y agudos.
• Ajustar al gusto la respuesta en frecuencia en graves, medios y agudos con el ecualizador paramétrico de 3 bandas incorporado.
• Integrar y ajustar los parámetros de instalación de un subwoofer (frecuencia de corte, retardo, etc…).
• Todos los ajustes realizados quedarán memorizados para próximos usos, con la posibilidad también de volver a la configuración original.

El nuevo motor de compresión SVCD44-PMS con salida de 1” y diafragma Polyimide de 1,75” ha sido escogido por la calidad de su respuesta en el registro agudo, y para el de medios y graves, el nuevo y potente woofer SVG15HE/4 con bobina de  3” y potencia admisible de 500W AES, 1000 W programa.

Etapa de potencia Bi-Amplificada:
La nueva etapa de potencia incorpora dos módulos de amplificación separada para cada vía, uno funcionando en clase A/B con una potencia nominal de 50W rms para la vía de agudos, y otro la de medios y graves aprovechando el rendimiento mejorado de la amplificación en clase D con una potencia nominal de 700W rms, es decir entregando una potencia total de 1.500W programa

Características Técnicas:

• Respuesta en frecuencia (-10dB): 40 Hz – 20 kHz
• SPL Max @ 1m: 130dB
• Cobertura Horizontal: 90º (-6 dB)
• Cobertura Horizontal: 60º (-6 dB)
• Entradas: 2 Line/Mic con conectores mixtos XLR/TRS
• Salidas: 1 XLR
• Componentes HF: SVCD44-PMB
• Componentes LF: SVG15WFR/4
• Potencia nominal HF: 50W rms / 100W Programa
• Potencia nominal LF: 700W rms /1.400W Programa
• DSP: 4 Presets / Ecualizador paramétrico 3 Bandas / Integración subwoofer ajustable
• Receptor BT-TWS
• Montaje: Poste 35mm y puntos rigging M8
• Fuente alimentación: 230V con Powercon x 2
• Peso neto: 26 Kg
• Dimensiones embalaje: 80cm x 51 cm x 49 cm

• SVG15WFR 3”VC Woofer
• SVCD44/PMB 1,75” Driver
• 700W AES Class D amplifier
• Digital Signal Processing
• 1 Mic-Line XLR/TRS Input
• 1 Mic-Line XLR/TRS Input
• 1 XLR Output
• Bluetooth TWS
• Plywood Cabinet

Seven SoundVector VECTOR18SUB/DSP: subwoofer activo de 18" con DSP para sistemas PA

El Seven SoundVector VECTOR18SUB/DSP es un subwoofer activo de 18 pulgadas diseñado para reforzar la zona grave en sistemas de sonido profesional. Es una solución pensada para DJs, eventos, salas, música en directo, instalaciones fijas, discomóviles y sistemas PA donde se necesita más pegada, más cuerpo y una respuesta grave más sólida que la que puede ofrecer una caja activa full range trabajando sola.

Gracias a su amplificación Clase D de 800 W RMS / 1600 W pico, su woofer de 18" con bobina de voz de 3", su respuesta de 35 Hz a 150 Hz y su procesamiento DSP con presets de filtro low-pass, el VECTOR18SUB/DSP es un complemento muy interesante para crear sistemas PA más completos con cajas activas de 10", 12" o 15".

Ficha actualizada según manual del fabricante

Esta ficha ha sido revisada con la información del manual del fabricante. En la documentación actualizada ya aparecen datos que antes no estaban publicados, como la respuesta en frecuencia de 35 Hz a 150 Hz, el SPL máximo de 130 dB, la potencia 800 W RMS / 1600 W pico, el woofer de 18" con bobina de 3" e imán de 90 oz, el puerto USB para ajuste DSP, el control Master Level y los datos de alimentación.

Aun así, hay datos que todavía no deben inventarse, como peso, dimensiones, EAN, accesorios incluidos, asas, vaso para barra o imagen comercial definitiva, porque no aparecen confirmados en la documentación consultada.

Para quién recomendamos el VECTOR18SUB/DSP

Recomendamos el Seven SoundVector VECTOR18SUB/DSP para DJs móviles, discomóviles, grupos, salas, centros culturales, eventos, empresas audiovisuales, colegios con actos, asociaciones, instalaciones fijas y usuarios que necesitan reforzar la zona grave de su sistema de sonido.

Es especialmente útil cuando una pareja de altavoces activos no ofrece suficiente cuerpo en graves o cuando se busca una respuesta más contundente para música, actuaciones, sesiones DJ, eventos con baile o sistemas PA con más exigencia en baja frecuencia.

Subwoofer activo de 18" con bobina de 3"

El VECTOR18SUB/DSP incorpora un woofer de 18 pulgadas con bobina de voz de 3" e imán de 90 oz. Esta configuración está orientada a reproducir frecuencias graves con más autoridad que un altavoz full range convencional.

Un subwoofer de 18" permite mover más aire y aportar más sensación física en la zona baja. Esto se nota especialmente en música grabada, DJ, música electrónica, pop, rock, directo ligero y eventos donde el grave tiene que tener presencia real en la sala.

800 W RMS / 1600 W pico con amplificación Clase D

El sistema integra amplificación Clase D con una potencia indicada en el manual de 800 W RMS y 1600 W pico. La Clase D ofrece buena eficiencia, menor generación de calor y un formato adecuado para sistemas autoamplificados destinados a eventos y uso profesional.

Al tratarse de un subwoofer activo, no necesita etapa de potencia externa. La amplificación, el woofer, el DSP y los controles principales están integrados en el propio equipo, simplificando el montaje y reduciendo el riesgo de combinar etapas y altavoces de forma incorrecta.

130 dB SPL máximo

El manual indica un SPL máximo de 130 dB. Esta cifra sitúa al VECTOR18SUB/DSP como un subwoofer activo capaz de aportar presión sonora suficiente para sistemas PA de pequeño y mediano formato, siempre que se utilice dentro de una configuración adecuada.

El rendimiento real dependerá del espacio, colocación del subwoofer, número de unidades, tipo de música, nivel de trabajo, ajuste del filtro low-pass y cajas principales utilizadas. Para eventos con alta demanda de graves, música electrónica o zonas amplias, puede ser recomendable trabajar con dos unidades.

Respuesta en frecuencia de 35 Hz a 150 Hz

La respuesta en frecuencia indicada en el manual es de 35 Hz a 150 Hz. Este rango está orientado a cubrir la zona grave y subgrave dentro de un sistema PA, aportando más profundidad y pegada a la mezcla.

Al descargar a las cajas principales de parte del trabajo en baja frecuencia, el sistema puede sonar más limpio, con más cuerpo y con mejor reparto energético entre subwoofer y altavoces superiores.

DSP con 4 presets de filtro low-pass

El VECTOR18SUB/DSP incorpora procesamiento digital DSP con 4 presets de filtro low-pass: 80 Hz, 100 Hz, 120 Hz y 150 Hz. Estos ajustes permiten adaptar el subwoofer a distintos tipos de cajas principales y aplicaciones.

Como orientación general, un corte más bajo puede funcionar bien con cajas de 15" que ya tienen más cuerpo en graves. Un corte más alto puede ayudar a cajas de 10" o 12" que necesitan más apoyo en la zona baja. La configuración ideal debe comprobarse escuchando el sistema en el espacio real.

Puerto USB para ajuste DSP

El panel del VECTOR18SUB/DSP incluye un puerto USB para ajuste DSP. Este dato debe explicarse con prudencia: no debe presentarse como puerto USB para reproducción de música si el fabricante no lo confirma. Su función indicada es el ajuste del DSP.

Por tanto, la ficha debe posicionar este puerto como una conexión técnica de configuración, no como una entrada multimedia para reproducir audio desde pendrive.

Entrada combo XLR/TRS y salida XLR

El subwoofer incorpora entrada de línea combo XLR/TRS y salida de línea XLR. Esta configuración facilita su integración en sistemas PA profesionales con mesa de mezclas, controlador DJ, procesador o salida de línea balanceada.

Un montaje habitual consiste en enviar la señal desde la mesa al subwoofer y continuar desde la salida XLR hacia las cajas superiores. Después, se ajusta el nivel, la fase y el preset de filtro low-pass para conseguir una integración correcta entre subwoofer y cajas principales.

Control Master Level y limitador

El panel incluye control Master Level, que permite ajustar el nivel general del subwoofer dentro del sistema. También aparece indicador LIMIT, útil para controlar si el equipo está alcanzando su zona de limitación.

Para un uso correcto, recomendamos ajustar el subwoofer de forma equilibrada con las cajas principales. Subir demasiado el nivel del grave puede generar saturación, pérdida de definición o un sonido descompensado, especialmente en salas pequeñas.

Conmutador de fase 0/180º

El VECTOR18SUB/DSP incorpora conmutador de fase 0/180º. Esta función ayuda a integrar el subwoofer con las cajas principales y puede ser muy importante para evitar cancelaciones o pérdida de pegada en determinadas posiciones de escucha.

En la práctica, conviene probar las dos posiciones y elegir la que ofrezca más cuerpo, más pegada y mejor integración con los altavoces superiores en la zona principal del público.

Ventilador de refrigeración

El subwoofer incorpora ventilador de refrigeración. Esto ayuda a mantener la electrónica en condiciones adecuadas durante eventos, sesiones DJ, actuaciones o instalaciones donde el equipo puede trabajar durante varias horas.

Para un funcionamiento correcto, es importante no tapar las zonas de ventilación, evitar espacios cerrados sin circulación de aire y no instalar el subwoofer junto a fuentes directas de calor.

Recinto MDF

El fabricante indica recinto MDF. Este dato debe mantenerse así en la ficha y no sustituirse por contrachapado, madera de abedul u otro material si no está confirmado para este modelo.

El recinto MDF es una construcción habitual en subwoofers activos de esta gama, especialmente cuando se busca una buena relación entre rendimiento, rigidez, coste y uso en sistemas móviles o instalaciones.

Alimentación

El panel del equipo indica alimentación AC 230 V, 50 Hz y fusible T6.3A. Como en cualquier equipo autoamplificado, debe conectarse a una toma de corriente adecuada, con tierra de protección y siguiendo las indicaciones de seguridad del fabricante.

No se debe utilizar en exteriores bajo lluvia, ambientes húmedos o zonas donde pueda recibir líquidos si el fabricante no indica protección específica para ello. Tampoco debe abrirse la cubierta ni manipular componentes internos por personal no cualificado.

¿Con qué altavoces combinarlo?

El uso más lógico del VECTOR18SUB/DSP es como complemento de altavoces activos de la serie Seven SoundVector VECTOR/DSP. Puede combinarse con cajas de 10", 12" o 15", ajustando el preset de low-pass según el tamaño de la caja principal y el tipo de aplicación.

También puede integrarse con otros sistemas PA mediante conexiones de línea compatibles, siempre que se ajuste correctamente el nivel, la fase y el punto de cruce.

Eventos recomendadas

El Seven SoundVector VECTOR18SUB/DSP está recomendado para DJs, discomóviles, eventos, salas, música en directo ligera, colegios con actos, centros culturales, gimnasios, asociaciones, instalaciones fijas y sistemas PA móviles donde se necesita más grave.

No debe plantearse como un altavoz Bluetooth, una caja full range o un sistema de reproducción doméstico. Es un subwoofer activo profesional: su función principal es reforzar graves y trabajar junto a altavoces principales.

Datos técnicos

Barra extensible diseñada para colocar un altavoz satélite encima de un subwoofer. El diámetro es de 35 mm. Extensión máxima 1,45m Color: negro

Características técnicas:

Cable profesional con conectores XLR macho/hembra metálicos con contactos chapados en oro. El cable de 6,5 mm es especialmente flexible y está blindado para evitar fugas de señal. Incluye una correa de velcro.
Longitud del cable: 5 m.
